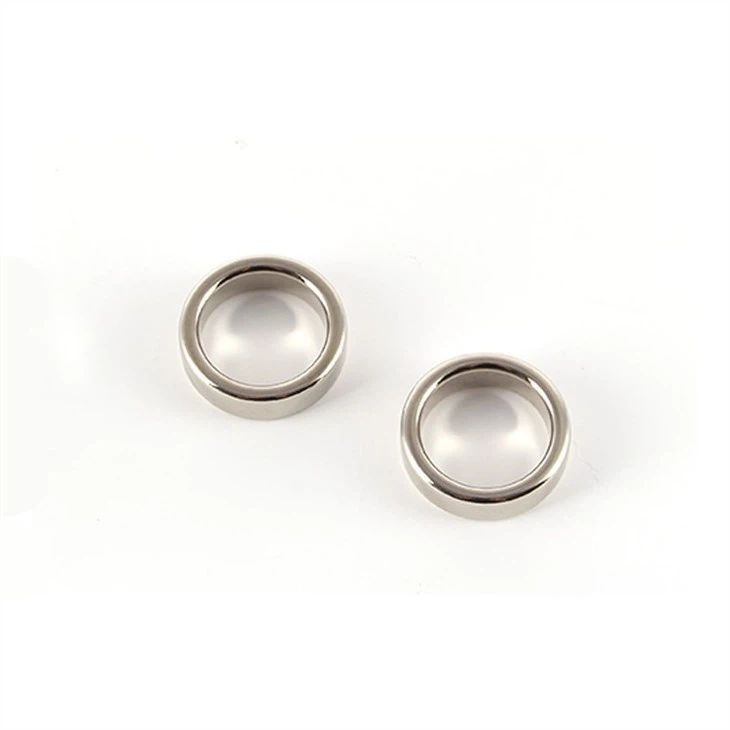

Neodymový prstencový magnet

Neodymové magnety sú vyrábané na báze Nd-Fe-B zliatin a spekané neodymové magnety majú najvyššiu hodnotu (BH)max spomedzi všetkých komerčne dostupných permanentných magnetov. Neodymové prstencové magnety majú kruhový tvar so sústredným otvorom vo vnútri. Magnetický krúžok môže byť rozdelený na topurový krúžok alebo zapustený krúžok na základe detailného tvaru vnútorného otvoru. Neodymový prstencový magnet by sa mal merať podľa vonkajšieho priemeru (OD), vnútorného priemeru (ID) a hrúbky (T). Podobne ako neodymový kotúčový magnet, prstencový magnet môže byť magnetizovaný s N pólom a S pólom oproti plochým koncovým povrchom alebo diametrálne zmagnetizovaný tak, že N pól je na jednej zakrivenej strane a S pól je na opačnej zakrivenej strane. Okrem konvenčných axiálne magnetizovaných alebo diametrálne magnetizovaných magnetov je v SDM dostupný aj radiálne orientovaný prstencový magnet. Neodymové magnety navyše vo vlhkom prostredí ľahko korodujú a je potrebné ich prekryť ochranným náterom.

Proces obrábania neodymového prstencového magnetu

Pre spekaný neodýmový magnet je ťažké priamo dosiahnuť požadovanú tvarovú a rozmerovú presnosť naraz kvôli technickým obmedzeniam procesu formovania s orientáciou magnetického poľa, potom je proces obrábania polotovaru neodýmového magnetu nevyhnutný. Ako typický cermetový materiál je sintrovaný neodýmový magnet značne tvrdý a krehký, preto na jeho obrábanie medzi konvenčnou technológiou obrábania možno poslúžiť iba rezanie, vŕtanie a brúsenie. 4 mm sa bežne považuje za kritický rozmer vnútorného otvoru prstencového magnetu. Trepanačný proces je potrebné zvoliť pri vnútornom otvore väčšom ako 4 mm. Ako vedľajší produkt v procese trepanácie môže byť trepanované jadro použité na výrobu iného vhodného magnetu, a tak výrazne zvýšiť pomer využitia materiálu.
